Strahlanlagen
Unser Sortiment
Strahlanlagen, 11 verschiedene Baureihen
Für jeden Bedarf die richtige Lösung.
Ob Freistrahlgerät oder kompakte Economy-Kabine für den gelegentlichen Einsatz bis hin zum großvolumigen Automotive-Container – Werner Rumler GmbH liefert Strahltechnik, die in der Praxis überzeugt. Alle Anlagen werden persönlich beraten, konfiguriert und deutschlandweit geliefert.

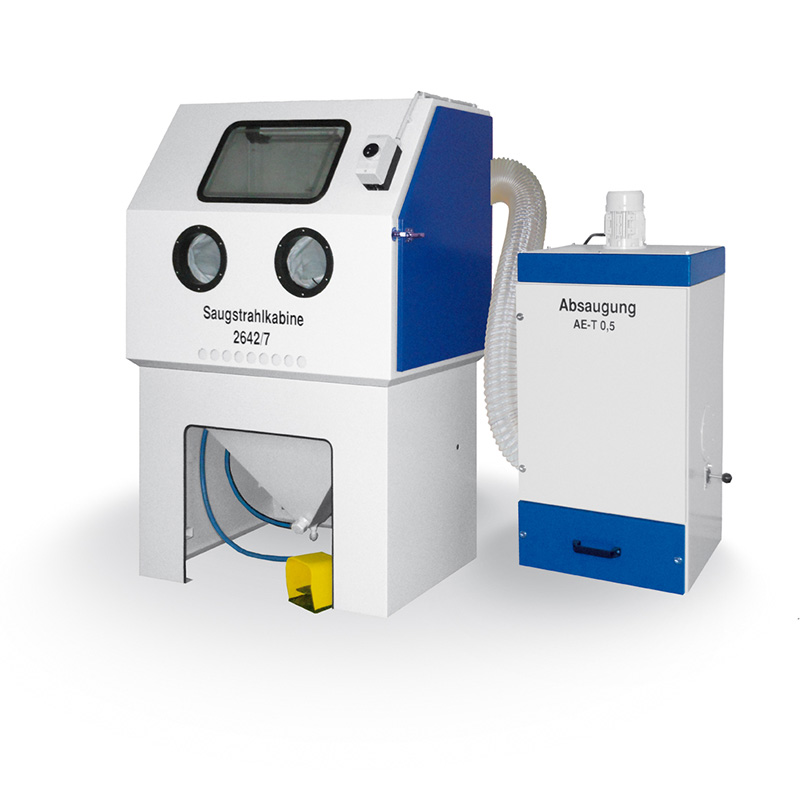

WR – Kompaktstrahlkabine 2642/7
Leistungsstarke staubdichte Unterdruckstrahlkabine mit Strahlmittelkreislauf für alle mineralischen und organischen Strahlmittel (ausgenommen Quarzsand und Schlacke). Beladung über 2 seitliche Beschickungstüren mit eingebauten Handschuhen. Wird mit separat stehender Filter-Absaugung geliefert.
Ausstattung & Merkmale
- 2 seitliche Beschickungstüren
- 2 eingebaute Handschuhe (innen wattiert, außen Gummi beschichtet)
- Großes Sichtfenster mit einklebbarer Innenfolie
- Staubdichte Schutzrohrleuchte, Duren-Glas, PL-Lampe 24 W
- Strahlpistole nach Injektorprinzip mit gehärteter Hartmetalldüse
- Absaugung: Ventilator + Filterkammer mit Taschenfilter
- Abreinigungsmechanismus manuell + Staubschublade
- Staubhaltige Luft wird gefiltert und in die Atmosphäre zurückgeführt
Technische Daten
| Außenmaße | B 1200 × T 895 × H 1720 mm |
|---|---|
| Strahlraum | B 1065 × T 680 × H 940 mm |
| Gewicht | 125 kg |
| Druckluftanschluss | Schlauch ½" |
| Lackierung | Grau/Blau oder Sonderlackierung |
| Luftleistung | 800 m³/h |
| Filtermotor | 0,55 kW |
| Filterfläche | 5 m², Filtermaterial Baumwolle |

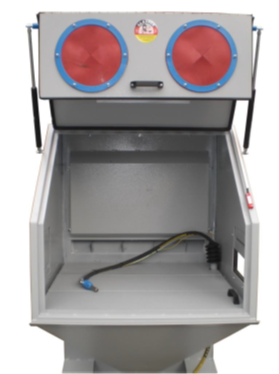

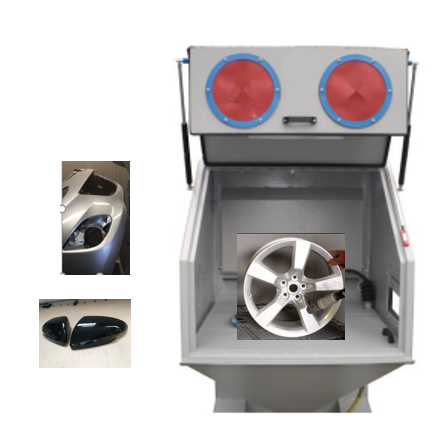

WR – Strahlkabinen für Felgen-/Karosserieteile
Platzsparende, staubdichte Unterdruckstrahlkabine in Kompaktbauweise – wahlweise in Injektor- oder Druckstrahlausführung. Hochleistungsstrahlkopf mit Hartmetall-Strahldüse, Patronenfiltereinheit mit Absaugmotor rückseitig montiert. Geeignet für nahezu alle mineralischen, organischen und metallischen Strahlmittel.
Ausstattung & Merkmale
- Staubdicht – wahlweise Injektor- oder Druckstrahlausführung
- Große stabile Fronttüre, über Gasdruckfedern leicht zu bedienen
- Türsicherheitsschalter
- 2 Durchgriffsöffnungen mit doppelter Gummiabdichtung
- Hochleistungsstrahlkopf mit Hartmetall-Strahldüse
- Untergebauter Strahlmitteltrichter mit Dosierregler
- Helle Strahlraum-Beleuchtung (durch Sicherheitsscheibe geschützt)
- Patronenfiltereinheit mit Absaugmotor an der Kabinenrückwand
Verfügbare Modelle – Arbeitsraum-Innenmaße
| Modell | Breite | Tiefe | Höhe | Filter |
|---|---|---|---|---|
| ECO/DSK 1000 | 1.000 mm | 900 mm | 900 mm | 0,55 kW |
| ECO/DSK 1250 | 1.250 mm | 900 mm | 900 mm | 0,55 kW |
| ECO/DSK 1500 | 1.500 mm | 1.150 mm | 900 mm | 1,1 kW |
| ECO/DSK 2000 | 2.000 mm | 1.150 mm | 900 mm | 1,1 kW |
Gesamthöhe der Kabine (alle Modelle): 2.200 mm. Umfangreiche Ausstattungsoptionen auf Anfrage.

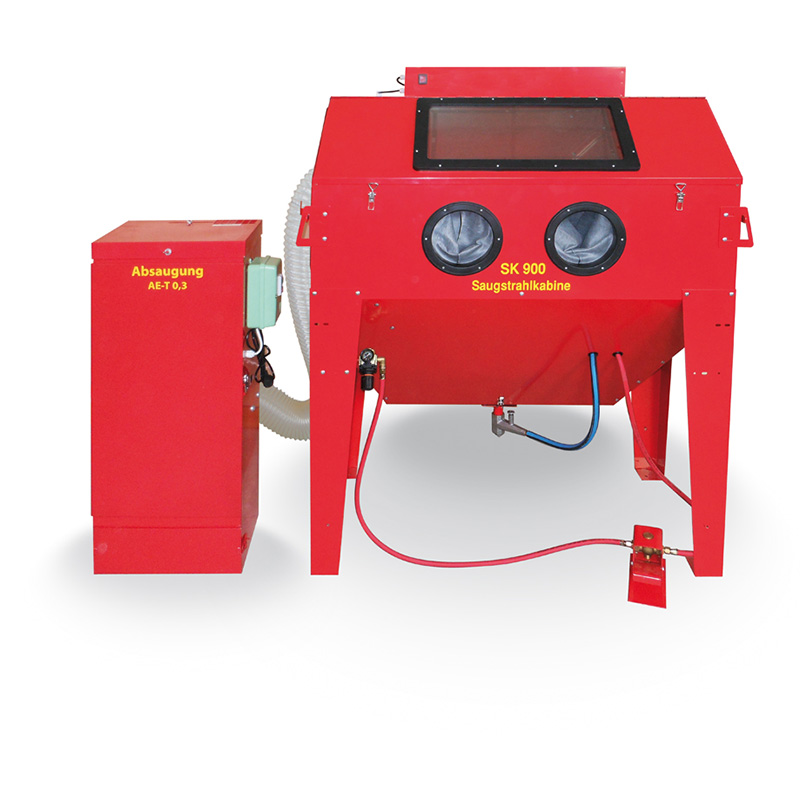

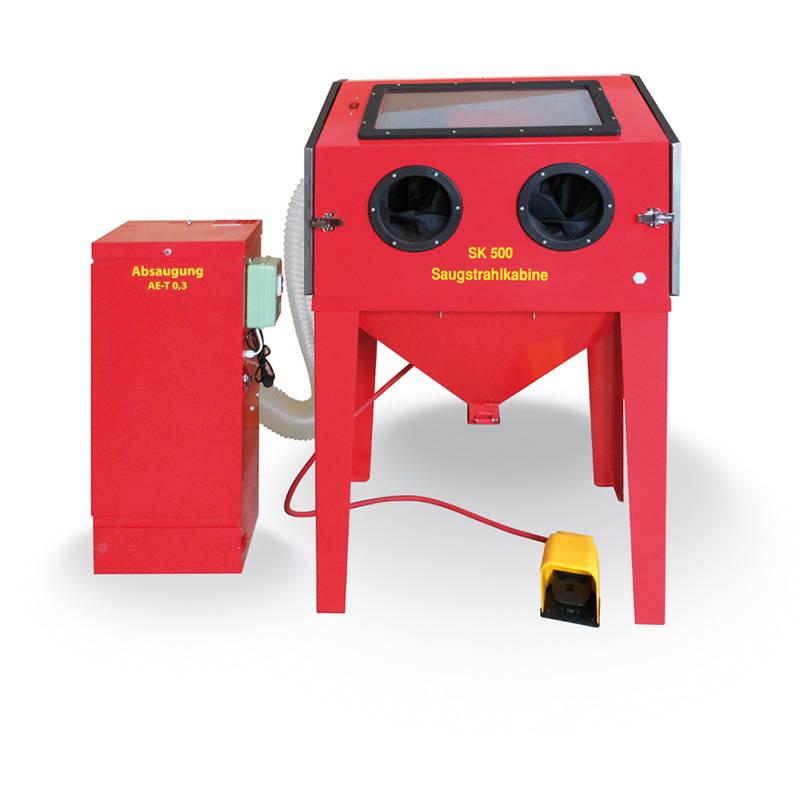

WR – Economy Strahlkabinen
Preisgünstige Injektorstrahlkabinen für den gelegentlichen Einsatz und zum Strahlen geringer Stückzahlen. Eignen sich besonders für die Bearbeitung von Motorenteilen und Karosseriekleinteilen (z. B. Oldtimerrestauration) mit leichten Verunreinigungen.
Ausstattung & Merkmale
- Injektorprinzip – für mineralische und organische Strahlmedien
- Inkl. Beleuchtung und Absaugung
- Komplett anschlussfertig geliefert
- Bestückung über seitliche Türe oder Frontklappe
- Für gelegentlichen Gebrauch ausgelegt
Technische Daten
| Arbeitsraum min. | 630 × 550 × 450 mm (B × T × H) |
|---|---|
| Arbeitsraum max. | 1.200 × 860 × 815 mm (B × T × H) |

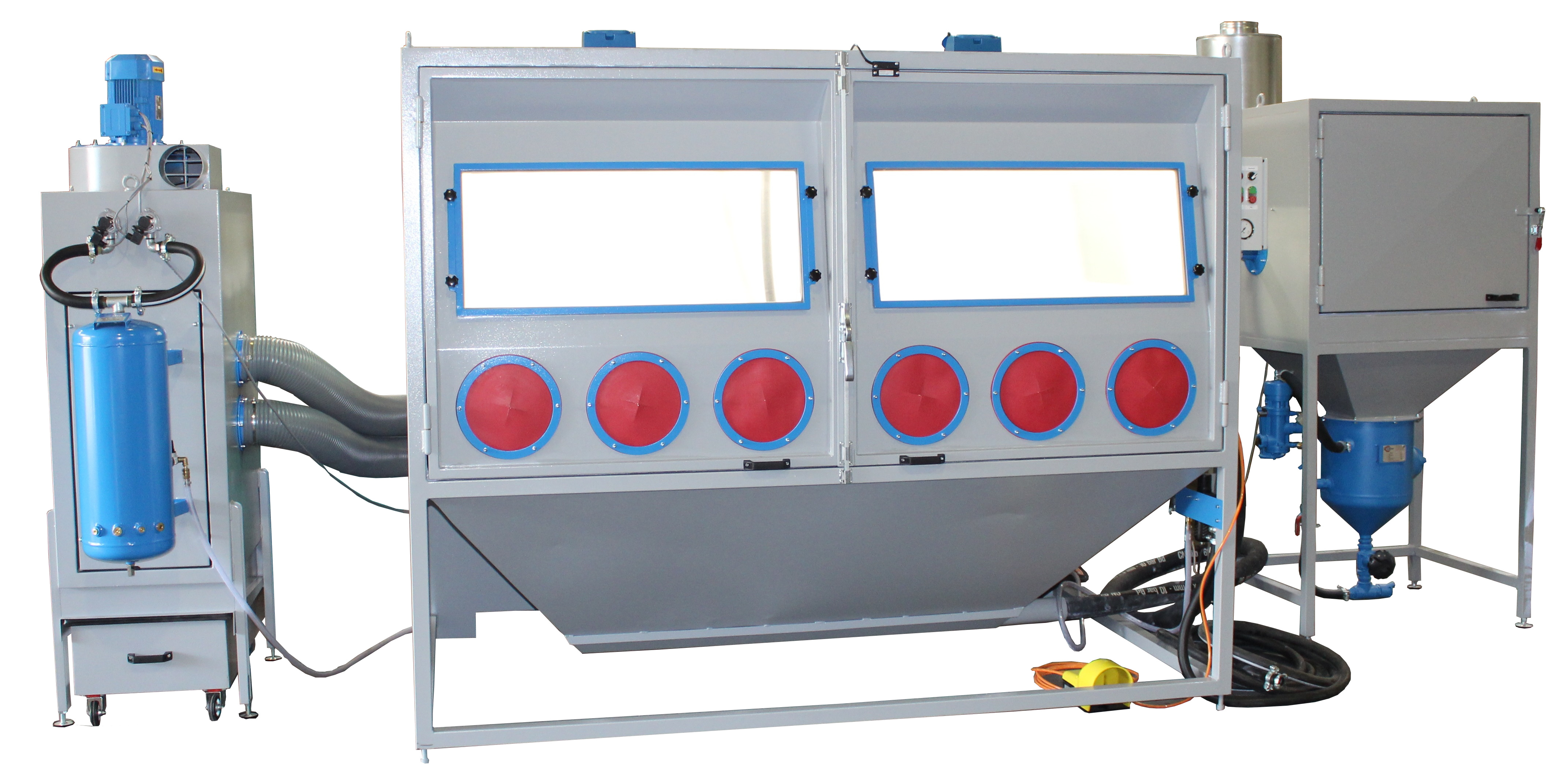

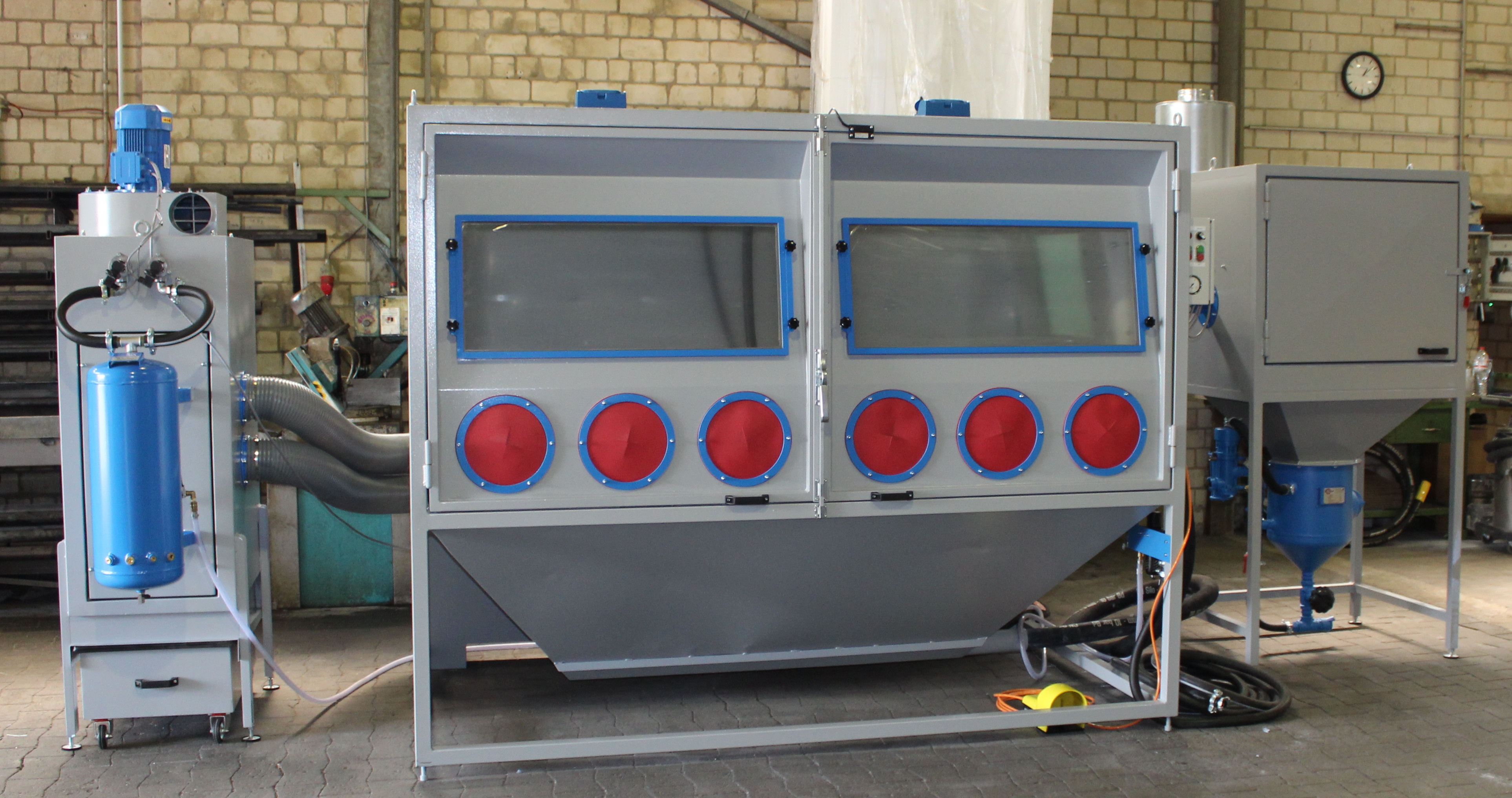

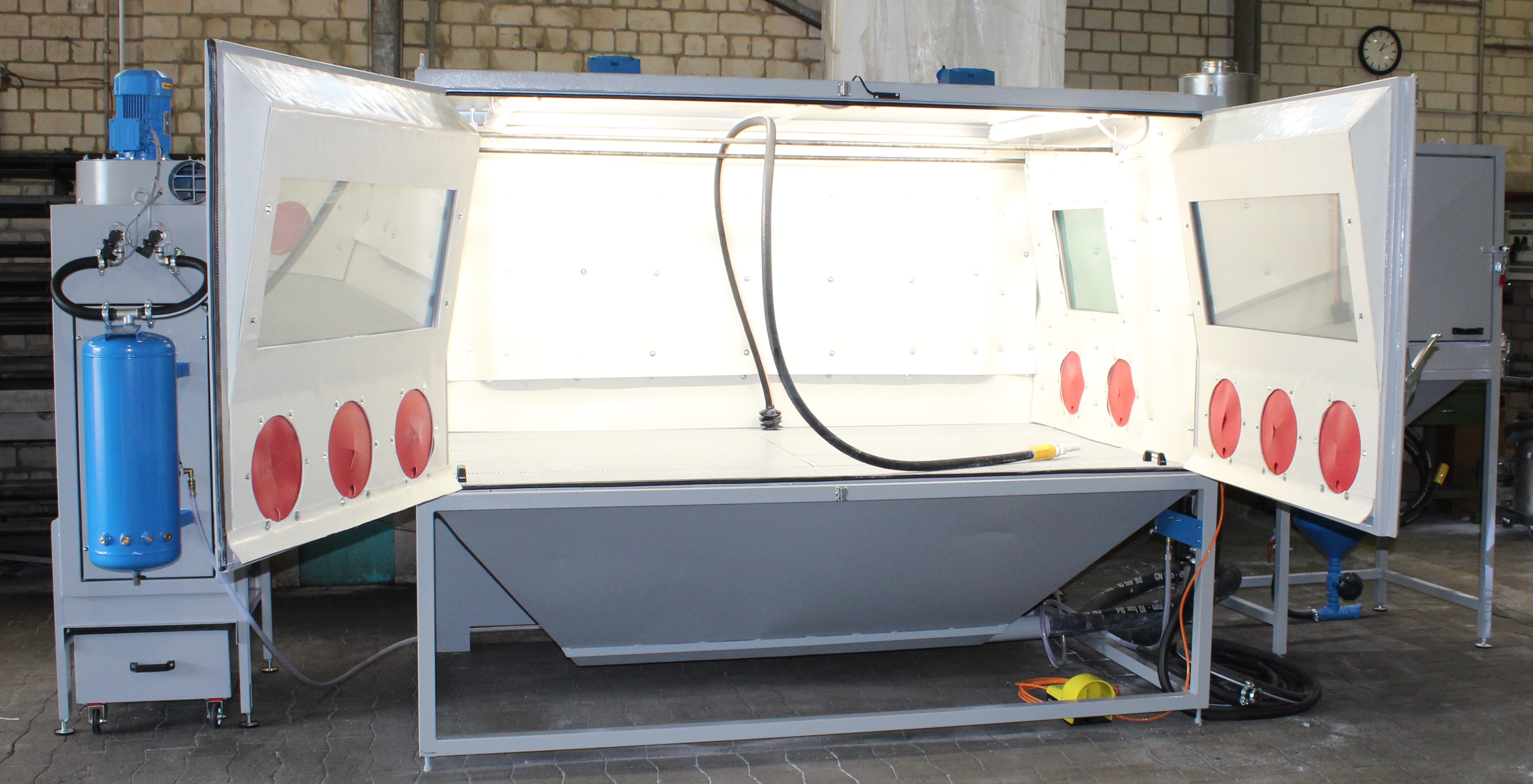

WR – Maxi-Strahlkabinen Typ Automotive
Hochleistungs-Maxi-Strahlkabinen in Injektor- oder Druckstrahlausführung, komplett mit Strahlmittelaufbereitungssystem, Absaugmotor und Patronenfiltereinheit. Für den professionellen Einsatz mit großen Bauteilen – auch als Läpp-Strahlkabine zur Lackiervorbereitung als Alternative zum händischen Schleifen.
Ausstattung & Merkmale
- Injektor- oder Druckstrahlausführung wählbar
- Strahlmittelaufbereitungssystem inkl. Absaugmotor + Patronenfiltereinheit
- 2 überdimensionale Schwenktüren mit großen Sichtfenstern
- 6 Bedienungsöffnungen mit doppelter Gummiabdichtung (wahlweise Handschuhe 800 mm, staubdicht)
- 2 zusätzliche Arbeitsplätze in den Seitenwänden
- Helle Langfeldleuchten innerhalb der Kabine
- Verschleißschutzauskleidung der Kabineninnenwände
- Strahlmitteldosierventil mit Feineinstellung (alle gängigen Strahlmittel)
Technische Daten
| Modell | WR-Automotive 2500 SD |
|---|---|
| Arbeitsraum | B 2500 × T 1500 × H 1200 mm |
| Kabinenabmessungen | B 2900 × T 1800 × H 2500 mm (Höhe inkl. Motor) |
| Schwenktüren | 2 × ca. B 1200 × H 1100 mm |
| Weitere Größen | Weitere Kabinengrößen vorhanden |

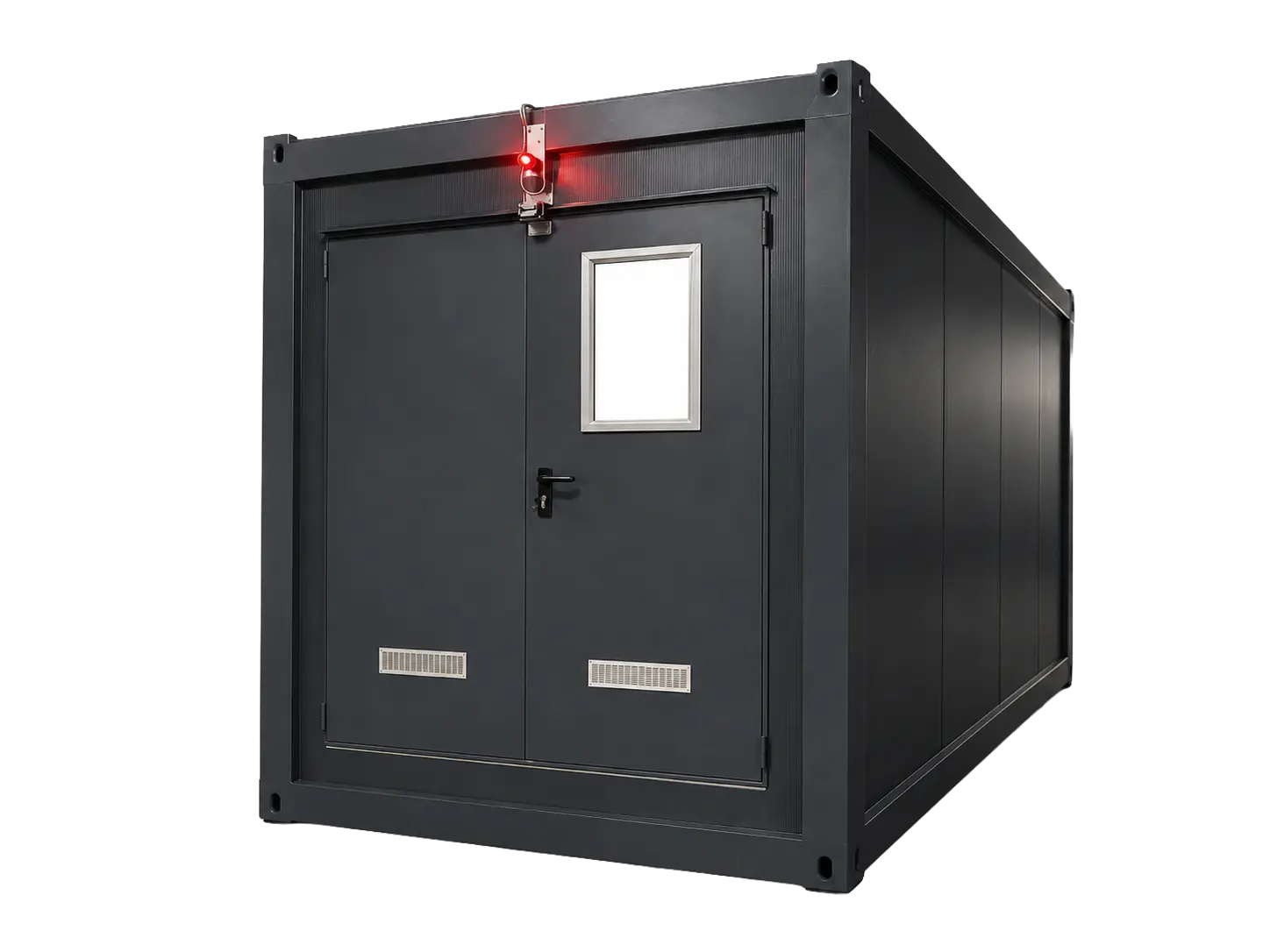

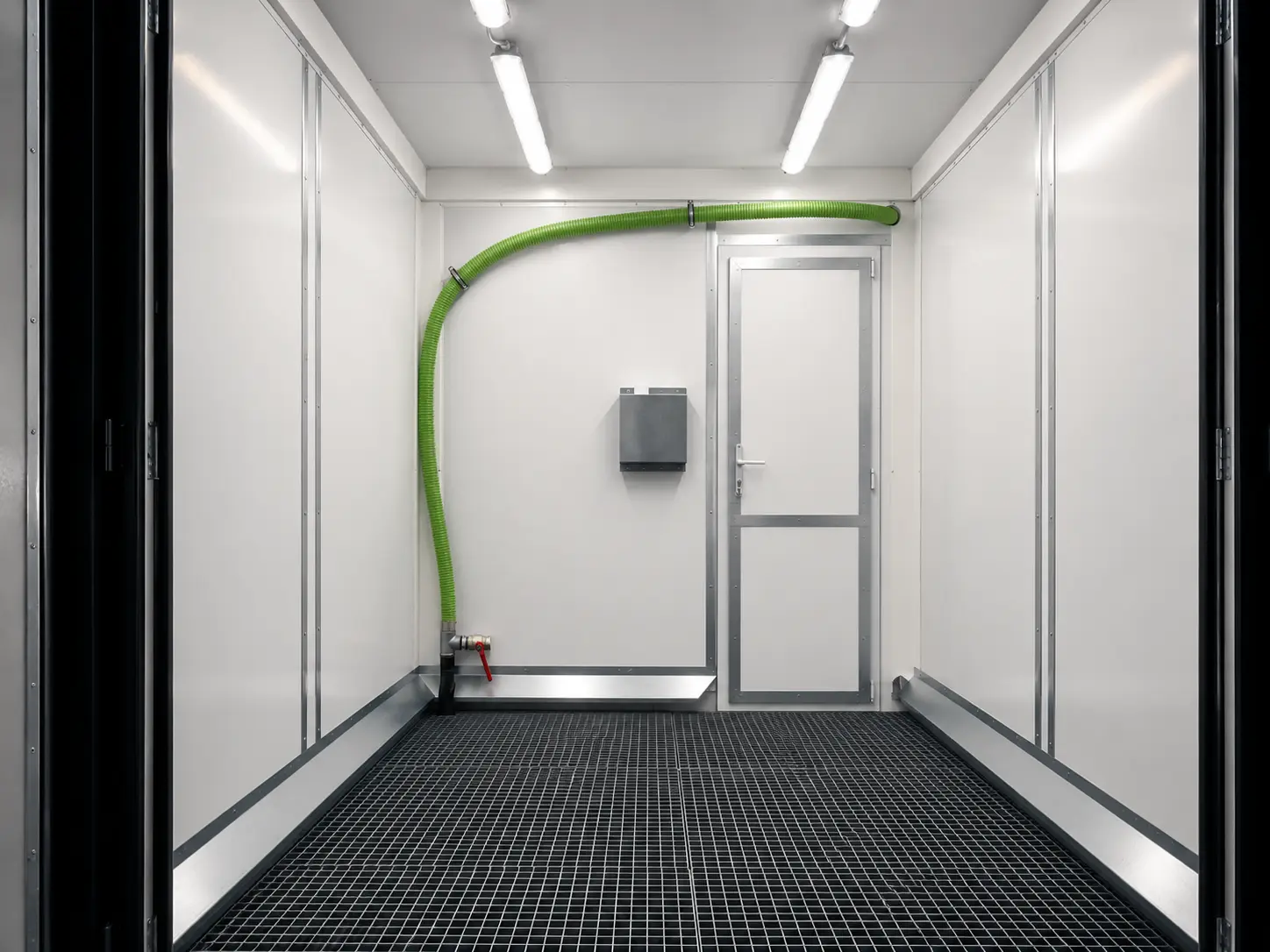

WR – Mini-Strahlcontainer Typ Automotive
Grossraumige Strahlanlage in Containerbauweise für große Bauteile – Wände in Sandwichbauweise mit 60 mm starken Dämmpaneelen und 3 mm Verschleißschutzgummi. Einsatz nahezu aller mineralischen, organischen und metallischen Strahlmittel möglich.
Ausstattung & Merkmale
- Stahlprofilrahmen mit Krantransportösen und Gabelstaplereinführung
- Wände in Sandwichbauweise, 60 mm Dämmpaneele, 3 mm Verschleißschutzgummi
- Helle LED-Lampeneinheiten deckenbündig eingebaut
- Doppel-Tür 2.200 × 2.000 mm mit Sichtfenster, innen gummiert
- Technische Ausrüstung staubgeschützt hinter Zwischenwand
- Filteranlage 2,2 kW – Absaugleistung 3.300 m³/h, vollautomatische Abreinigung
- Flachförderboden pneumatisch, Gitterrostabdeckung
- Strahlmittelrückgewinnungssystem mit integrierter Saugeinheit + Endfilter
- Druckstrahlkessel 40 Ltr. mit pneumatischem Dosierventil
- Elektrische Totmannsteuerung mit 3. Signal
- 6 m Schlauchpaket 3/4" mit Totmannschalter und Kupplungen
- Inkl. Borcarbid-Strahldüse (Ausführung nach Kundenwunsch)
- Zentrale elektrische Steuereinheit + Sicherheitsabschaltung gemäß Vorschriften
Technische Daten
| Arbeitsraum | 3.200 × 2.300 × 2.500 mm (L × B × H) |
|---|---|
| Außenmaße | 4.885 × 2.435 × 2.960 mm (L × B × H) |
| Absaugleistung | 3.300 m³/h |
| Filtermotor | 2,2 kW |
| Lackierung | Hellgrau (auch nach Kundenwunsch) |

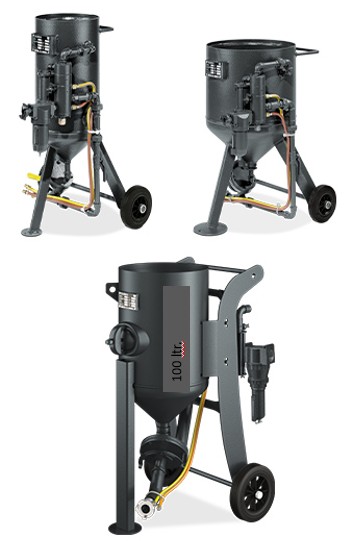

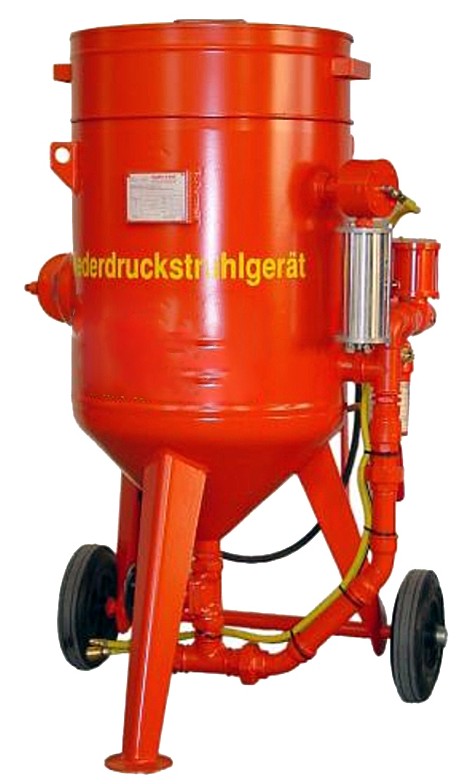

WR – Freistrahlgeräte
Professionelle mobile Strahlgeräte in vier Ausführungen: Injektor, Druck, Niederdruck und Staubfrei – mit 24 bis 200 Liter Füllvolumen. Die Niederdruckausführung ermöglicht das Schonstrahlverfahren mit sehr feinen Strahlmitteln bei niedrigen Drücken.
Ausstattung & Merkmale
- Füllvolumen 24 – 200 Liter wählbar
- Pneumatische oder elektrische Fernbedienung
- Druckregler und selbstschließender Füllkegel
- Anschluss-Armaturen, Strahlschlauch mit Strahldüse (Standardausstattung)
- Injektor: mineralische und organische Strahlmedien
- Druck / Niederdruck / Staubfrei: auch metallische Strahlmedien
- Niederdruck: Schonstrahlverfahren mit sehr feinen Strahlmitteln
- Zubehör: Strahlmittelsieb, Deckel, Schlauchverlängerungen, Wasserabscheider
Technische Daten
| Füllvolumen | 24 – 200 Liter |
|---|---|
| Ausführungen | Injektor / Druck / Niederdruck / Staubfrei |
| Steuerung | Pneumatisch oder elektrisch (Fernbedienung) |
| Einsatz | Mobil – flexibel vor Ort einsetzbar |

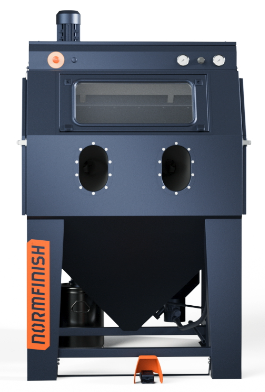

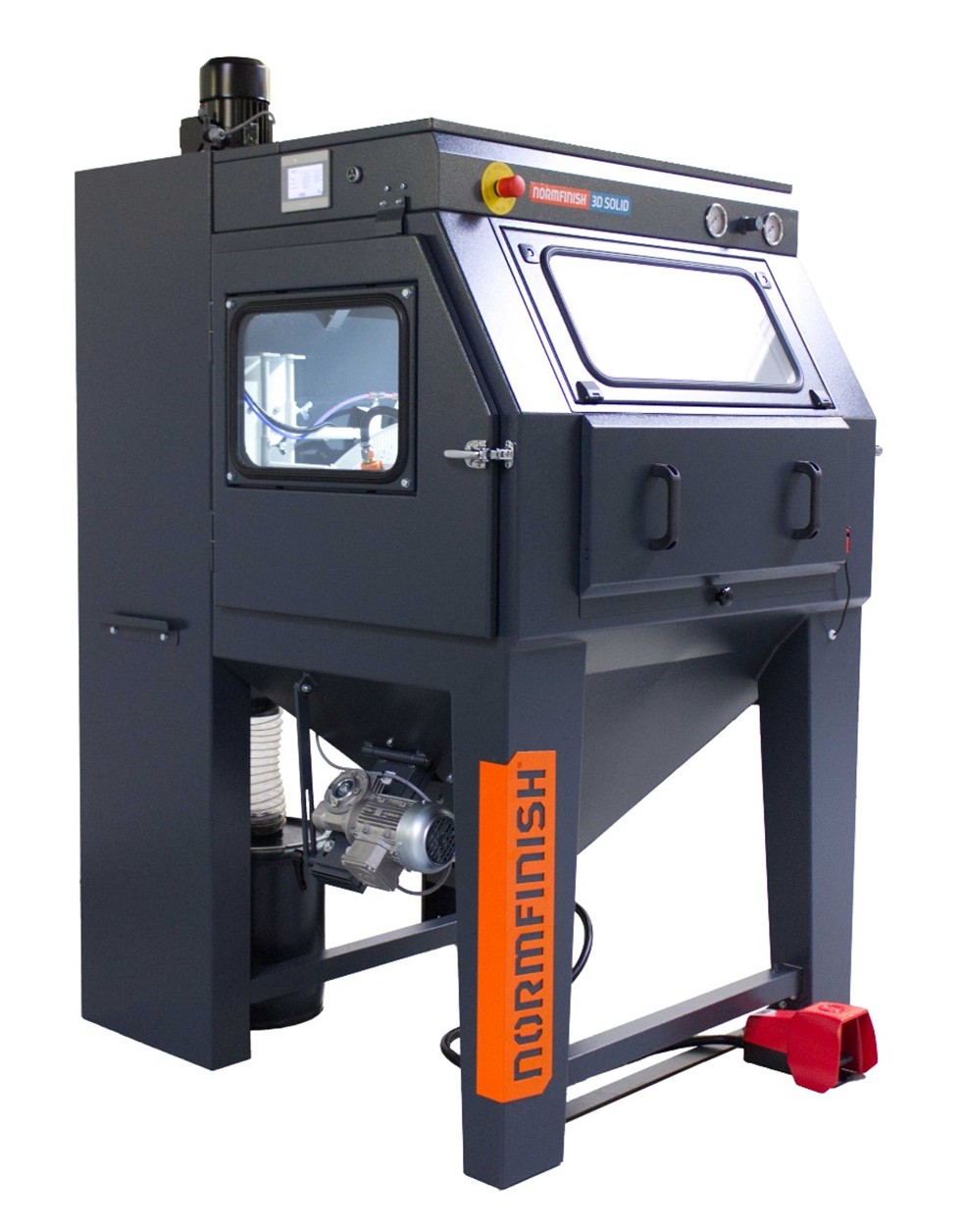

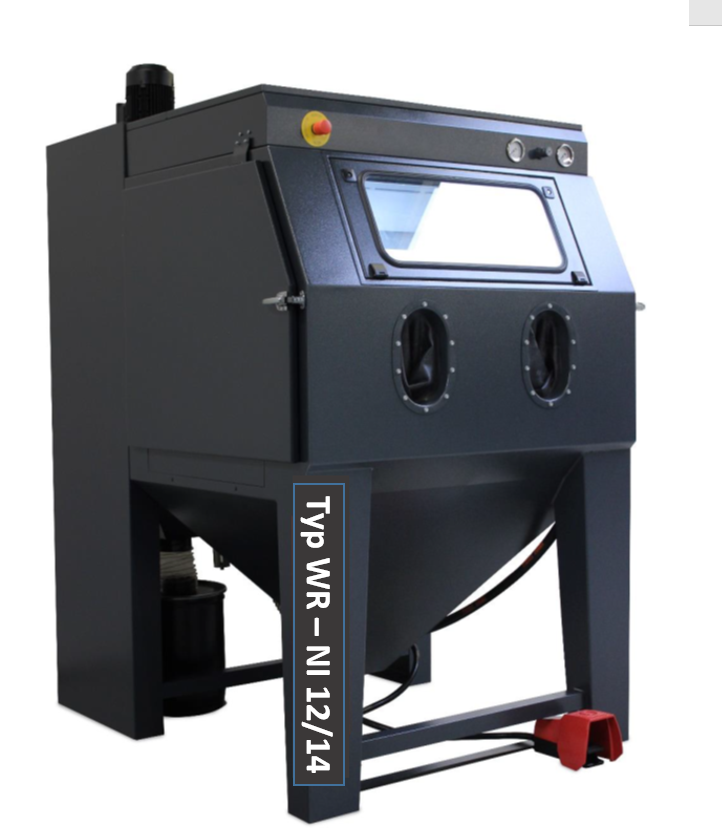

WR – Profi-Strahlkabinen Typ NI und NP
Staubdichte Profi-Strahlkabinen für den professionellen, industriellen Einsatz und täglichen Gebrauch. Im Injektorverfahren (Typ NI) oder Druckstrahlverfahren (Typ NP) – für mineralische, organische und metallische Mehrwegstrahlmedien. Gehäuse und Strahltechnik verschleiß- und wartungsarm, hoher Bedienkomfort.
Ausstattung & Merkmale
- Typ NI: Injektorverfahren | Typ NP: Druckstrahlverfahren
- Strahlmittelaufbereitungssystem (Zyklon)
- Magnetabscheider
- Leistungsstarke Absaugeinheit mit Patronenfilter, automatisch regelbare Abreinigung
- Helle, blendfreie Beleuchtung
- Verschleißfeste große Handschuhe, fest mit der Kabine verbunden
- 2 seitliche staubdichte Türen mit Sicherung
- Verschleiß- und wartungsarme Konstruktion
Arbeitsraummasse nach Typ
| Typ | Arbeitsraum min. | Arbeitsraum max. |
|---|---|---|
| Typ NI (Injektor) | 1105 × 800 × 800 mm | 1370 × 940 × 830 mm |
| Typ NP (Druck) | 1170 × 940 × 885 mm | 2200 × 1400 × 1090 mm |
Maße in B × T × H mm.
Optionales Zubehör
- Drehkorb für Kleinteile
- Beladebühne / Drehtisch
- Türschleusen
- Pistolenhalterung
- HEPA-Filter / Abluft
- Automatisierungslösungen

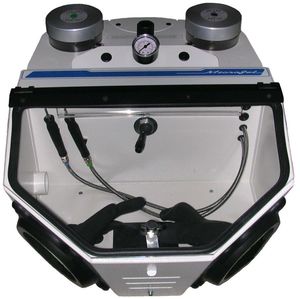

WR – Micro-Feinstrahltechnik
Kompakte Kleinstrahlgeräte nach dem Druckstrahlprinzip – ausschließlich für mineralische Strahlmittel bis max. 250 µm Korngröße. Mit dem handlichen Handstück (Hartmetalldüse 0,8 – 1,5 mm) lassen sich punktgenaue Feinstrahlarbeiten an Konturen, Stegen, Schlitzen, Hinterschneidungen und Bohrungen ausführen.
Ausstattung & Merkmale
- Druckstrahlprinzip – ausschließlich mineralische Strahlmittel bis 250 µm
- Hartmetalldüse 0,8 – 1,5 mm für punktgenaue Arbeiten

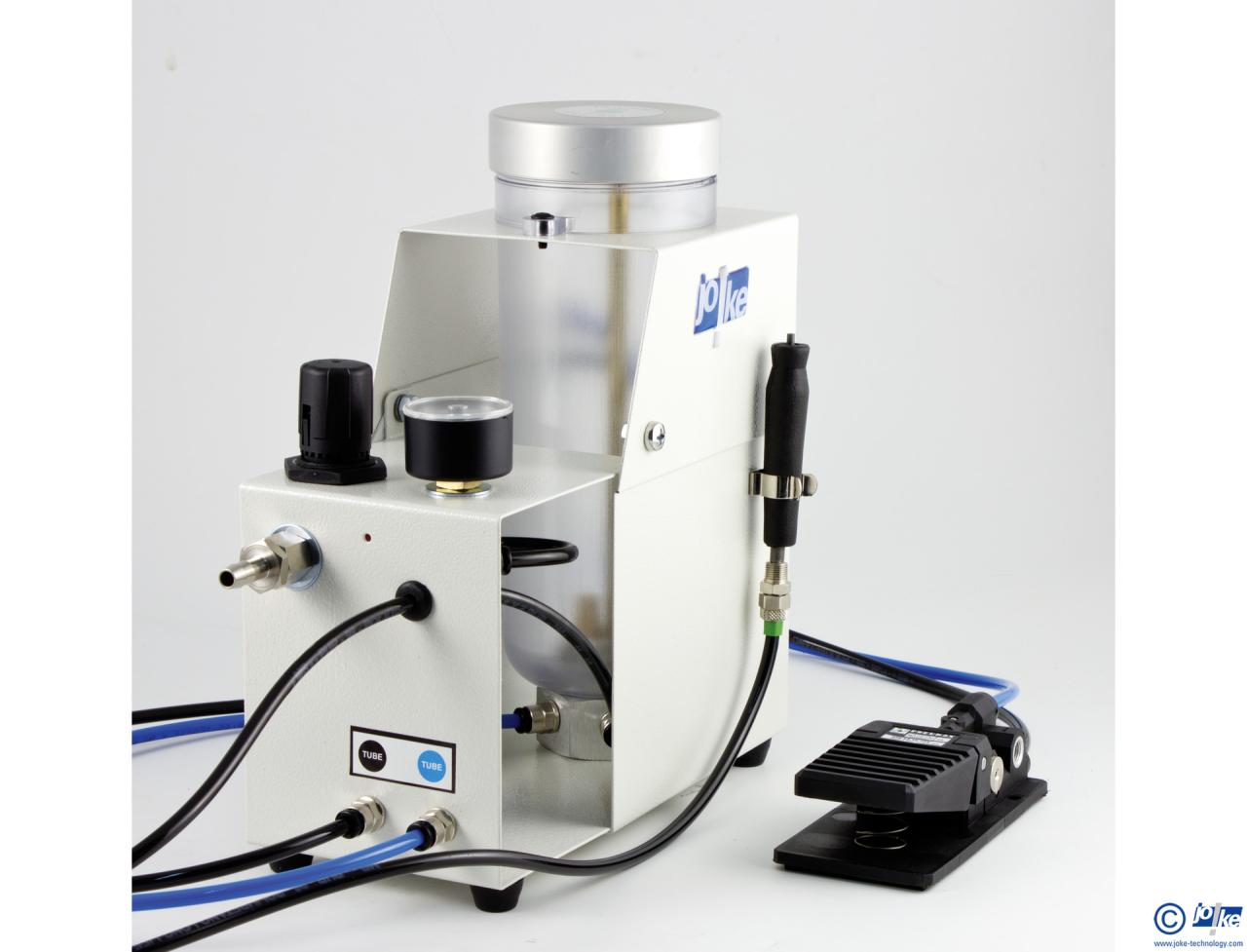

- WR-JK 1 Single: optionales Zusatzgerät inkl. Fußpedal, kombinierbar mit vorhandenen Strahlkabinen
- WR-JK 2: Kompaktausführung mit Beleuchtung, Fußschalter und externer Absaugung
- WR-JK 2 auch als eigenständige Tischkabinen-Strahlanlage einsetzbar
- Option: 2 Strahlmittelbehälter + 2 Düsen für komplexe Oberflächenstrukturen
Technische Daten
| Strahlprinzip | Druckstrahl |
|---|---|
| Max. Korngröße | 250 µm (mineralische SM) |
| Düsengröße | 0,8 – 1,5 mm (Hartmetall) |
| Typen | WR-JK 1 Single / WR-JK 2 Kompakt |

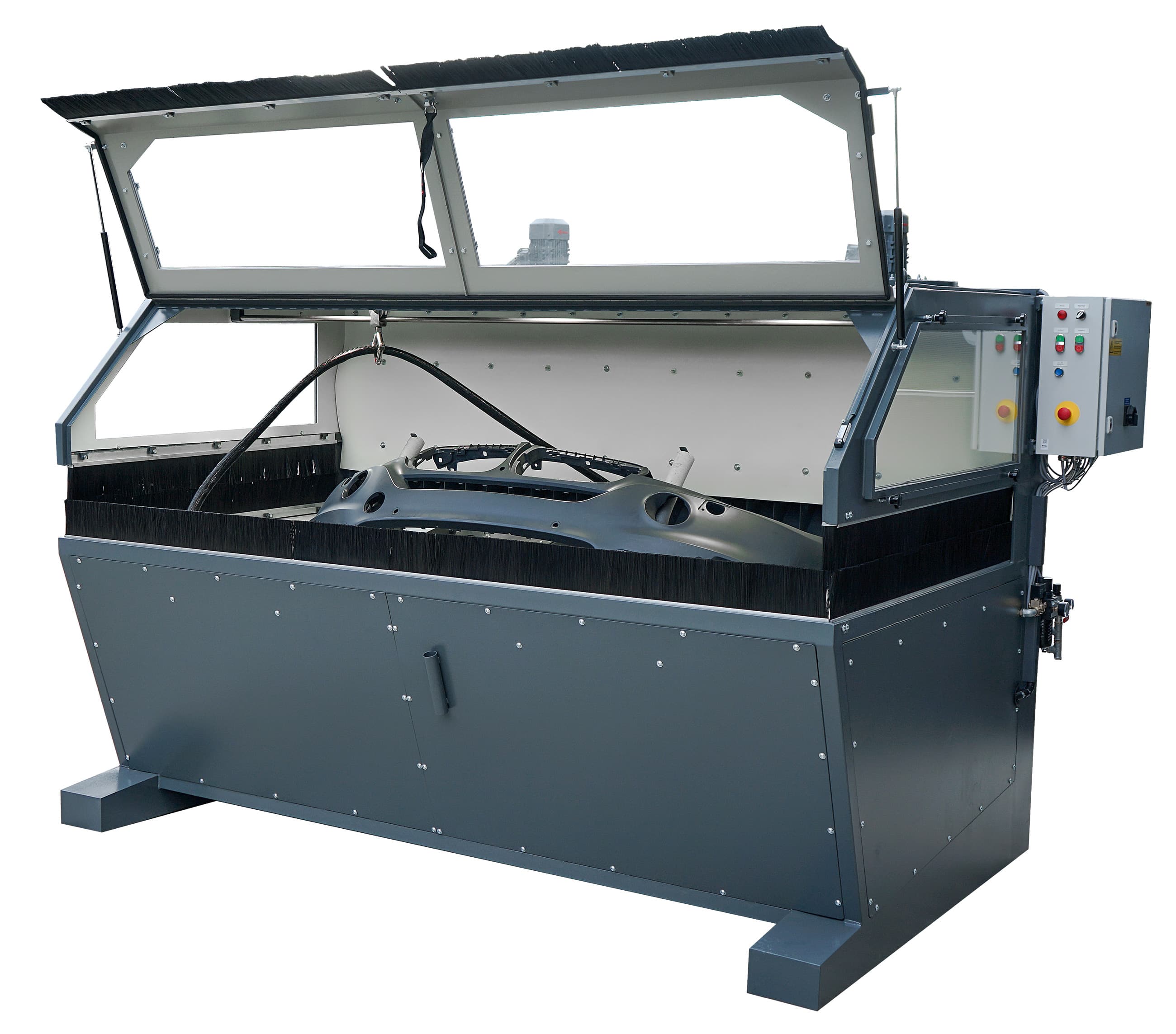

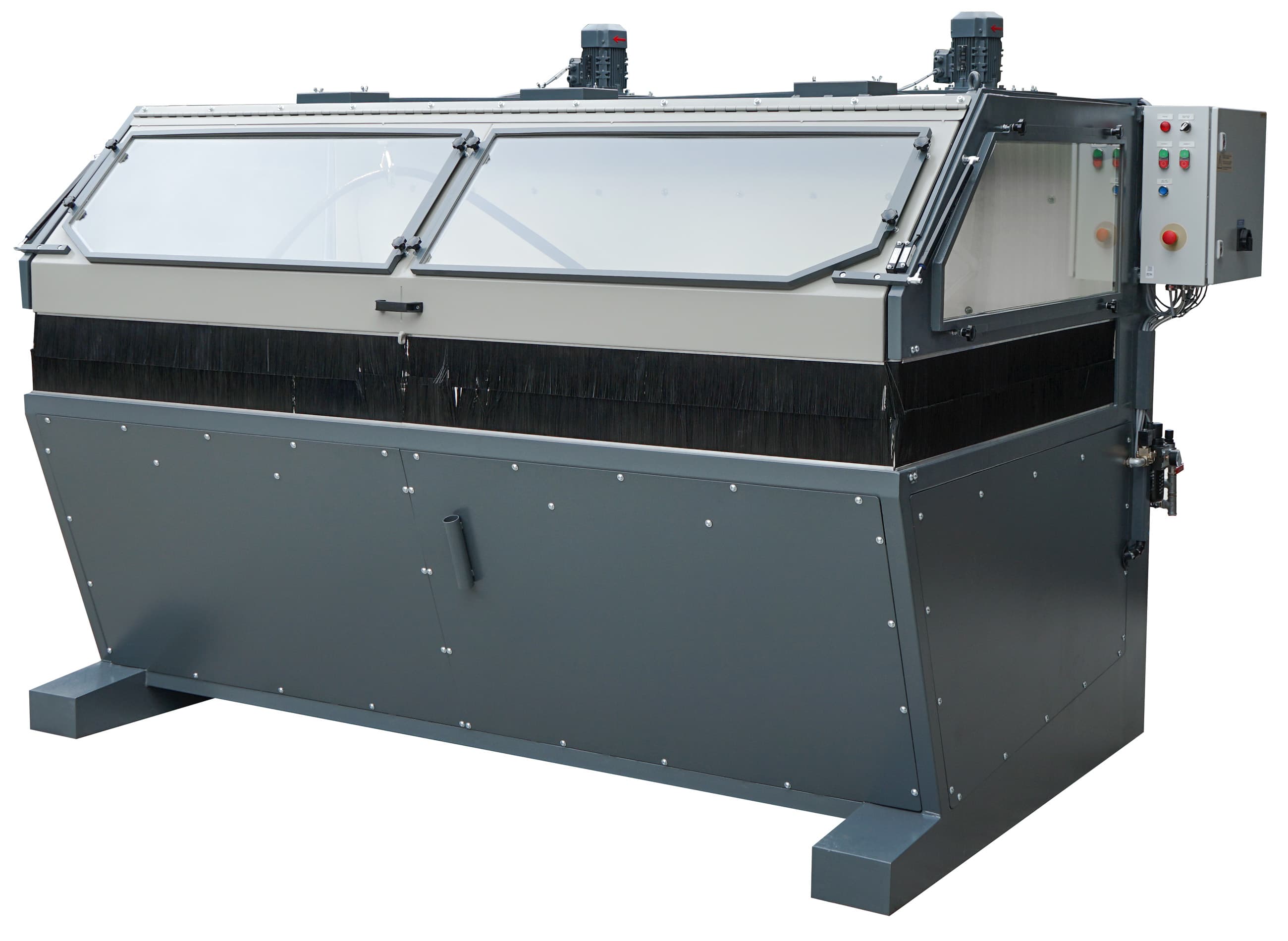

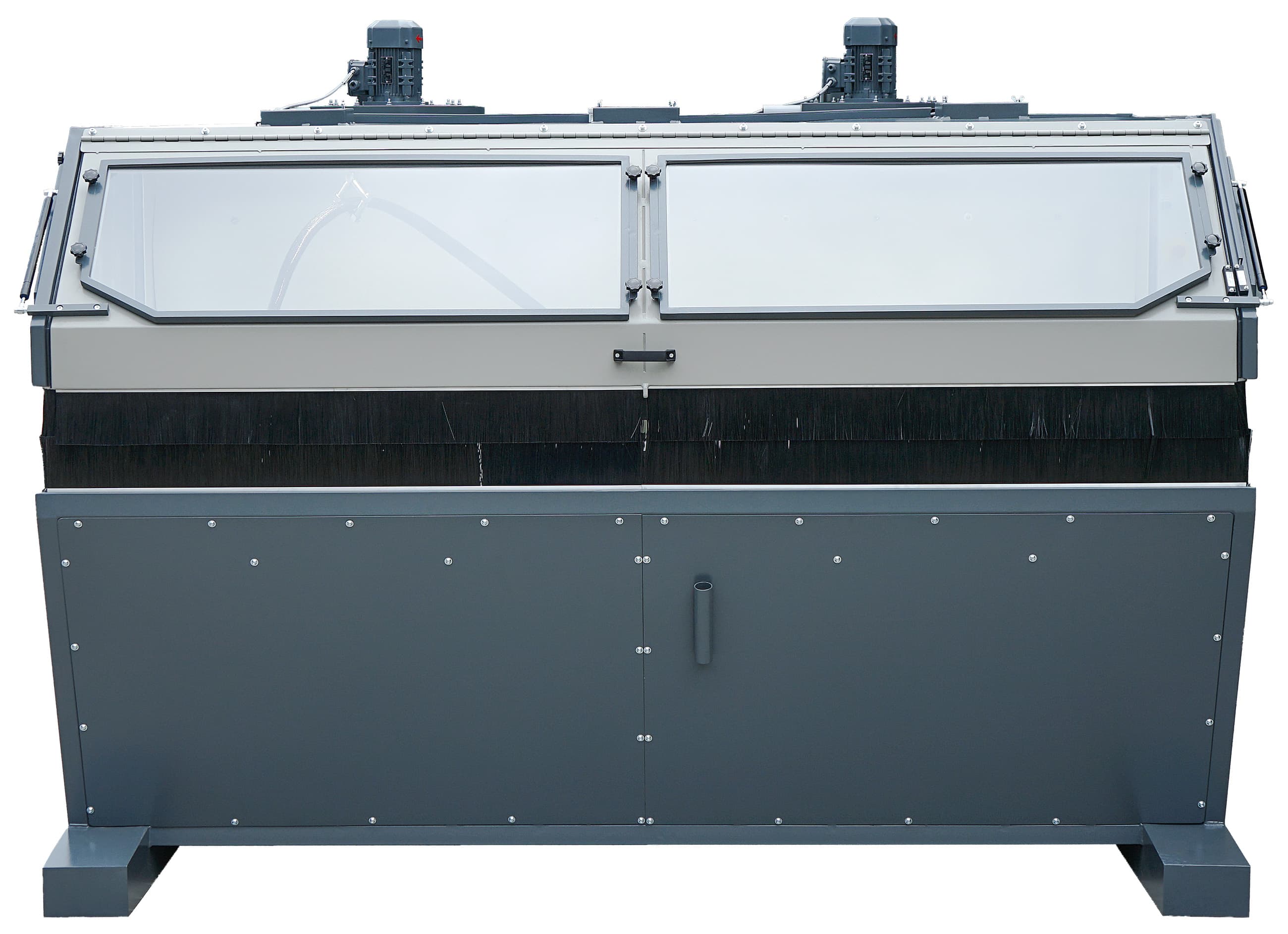

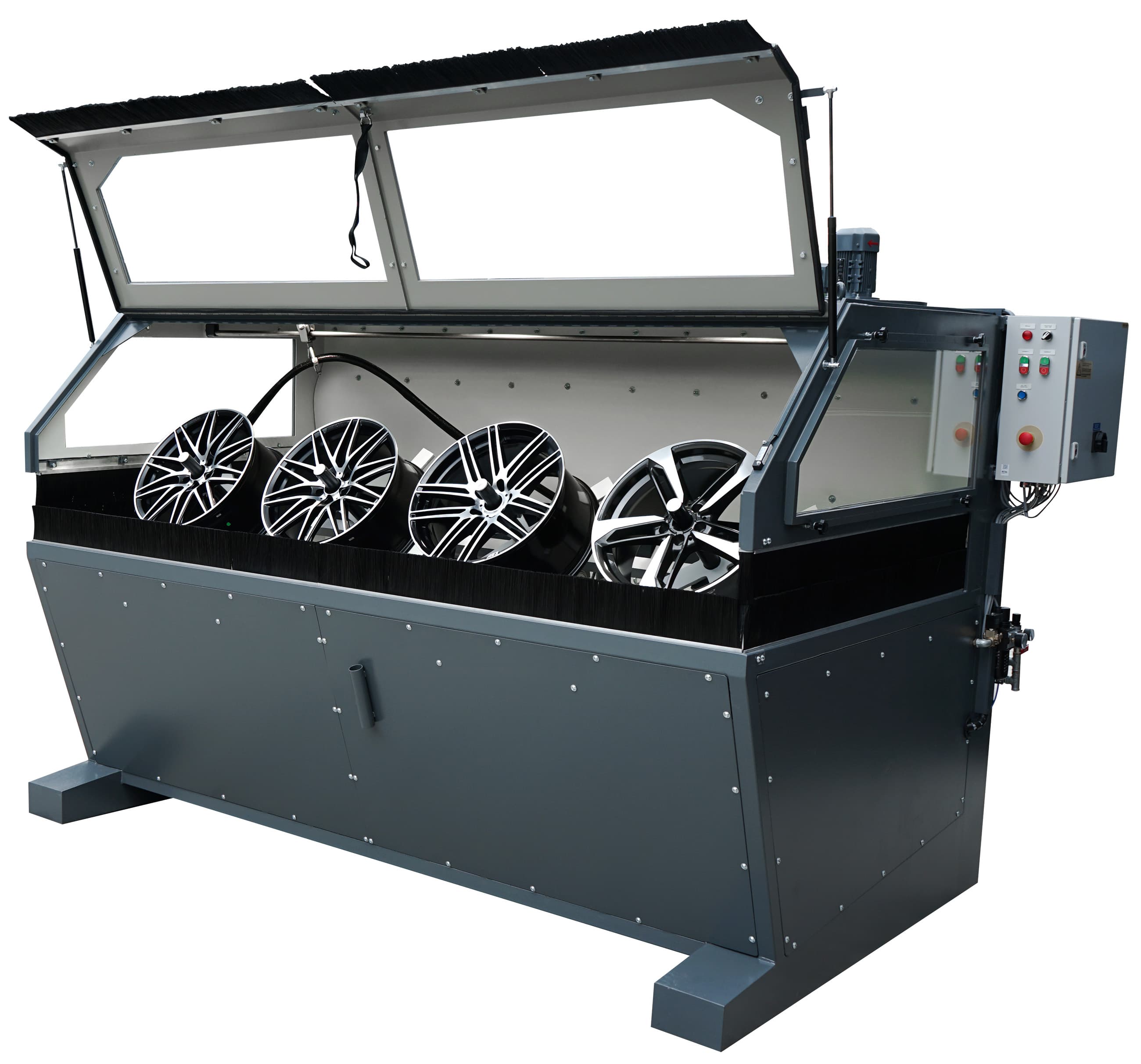

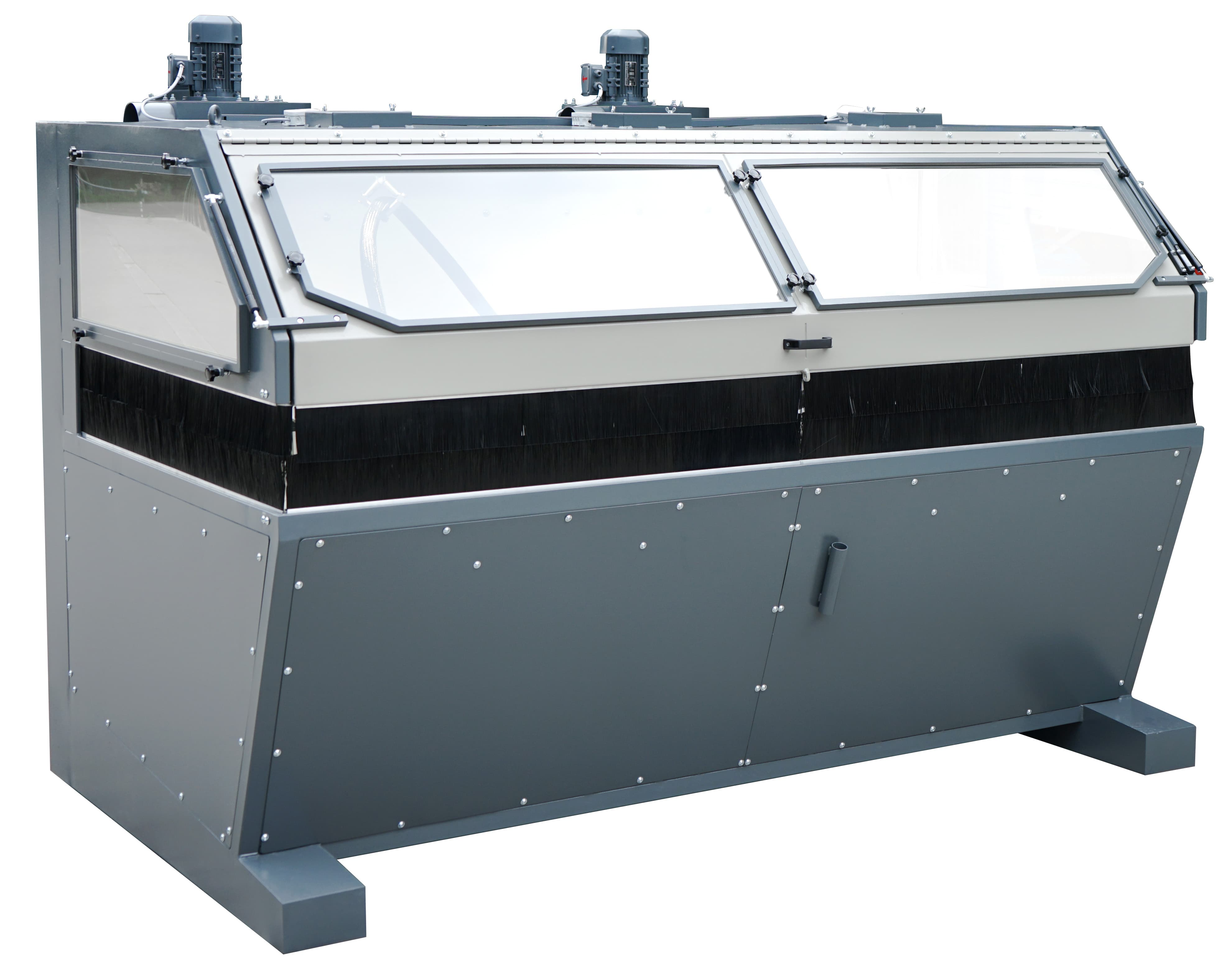

WR – Automotive-Blaster
Wirtschaftliche Hochleistungs-Strahlanlage speziell für Karosserie- und Lackierbetriebe – „Made in Germany". Mit einzigartigem Wirbelstrom-Rotationsverfahren zur gleichmäßigen Mattierung von Stoßfängern, Spoilern, Kühlergrills, Kotflügeln und Motorhauben. Zeitersparnis gegenüber manueller Bearbeitung: Faktor 6–8. Amortisation bereits ab 3 Teilen/Tag in ca. 2 Jahren.
Ausstattung & Merkmale
- Wirbelstrom-Rotationsverfahren – konstante, gleichmäßige Mattierung
- Elektrisch schwenkbare Bauteilaufnahme – schnell wechselbar
- Fahrwagen zur horizontalen Bewegung in alle Richtungen
- 2 Strahlpositionen an den Stirnseiten für allseitige Bearbeitung
- Doppelverglasung (Echtglas + Plexiglas) – robust und langlebig
- Helle LED-Beleuchtung
- Blaspistole zum Abblasen der Teile nach dem Strahlvorgang
- 2 Filterpatronen (2 × 14 m² Filterfläche), wahlweise manuell oder vollautomatisch
- Alle Sichtscheiben mit 2-Scheibensystem im Schnellwechselrahmen
- Umlaufende Bürstenabdichtung auch an den Stirnseiten
Technische Daten
| Artikel-Nr. | WHE50100 |
|---|---|
| Elektr. Anschluss | 400 V / 16 A |
| Nennleistung | 2 × 1,1 kW |
| Schutzart | IP 54 |
| Filterfläche | 2 × 14 m² |
| Druckluftanschluss | 2–10 bar / ca. 900–1.000 l/min |
| Bearbeitungsverfahren | Wirbelstrom-Rotationsverfahren |
| Arbeitsraum | ca. 2.800 × 1.500 × 1.200 mm (B×T×H) |
| Abmessungen (B×T) | ca. 3.000 × 2.350 mm |
| Höhe geschlossen/geöffnet | ca. 2.200 / 2.550 mm |
| Gewicht | 1.400 kg |
Optionales Zubehör
- 4-fach Felgenaufnahme (bis 24", kugelgelagert, drehbar und verstellbar)

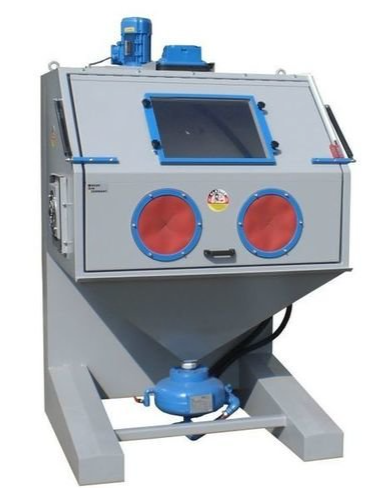

WR – Business Strahlkabinen Typ GL
Platzsparende, staubdichte Unterdruckstrahlkabine in Kompaktbauweise (ECO/DSK-Serie) – wahlweise in Injektor- oder Druckstrahlausführung. Für KFZ-Felgen, Karosserieteile und universellen Werkstatterinsatz. Mit Hochleistungsstrahlkopf und Patronenfiltereinheit. Kann als „Läpp-Strahlkabine" zur Lackiervorbereitung als Alternative zum händischen Schleifen eingesetzt werden.
Ausstattung & Merkmale
- Staubdichte Unterdruckkabine in Kompaktbauweise
- Wahlweise Injektor- oder Druckstrahlausführung
- Groß dimensionierte, stabile Fronttüre mit Gasdruckfedern
- Türsicherheitsschalter
- 2 Durchgriffsöffnungen mit doppelter Gummiabdichtung
- Hochleistungsstrahlkopf mit Hartmetall-Strahldüse
- Untergebauter Strahlmitteltrichter mit Dosierregler
- Helle Strahlraum-Beleuchtung (durch Sicherheitsscheibe geschützt)
- Patronenfiltereinheit mit Absaugmotor an der Kabinenrückwand
- Geeignet für nahezu alle mineralischen, organischen und metallischen Strahlmittel
Verfügbare Modelle (ECO/DSK) – Arbeitsraum-Innenmaße
| Modell | Breite | Tiefe | Höhe | Filtermotor |
|---|---|---|---|---|
| ECO/DSK 1000 | 1.000 mm | 900 mm | 900 mm | 0,55 kW |
| ECO/DSK 1250 | 1.250 mm | 900 mm | 900 mm | 0,55 kW |
| ECO/DSK 1500 | 1.500 mm | 1.150 mm | 900 mm | 1,1 kW |
| ECO/DSK 2000 | 2.000 mm | 1.150 mm | 900 mm | 1,1 kW |
Gesamthöhe der Kabine (alle Modelle): 2.200 mm. Umfangreiche Ausstattungsoptionen auf Anfrage.
Optionales Zubehör
- Strahlmittelaufbereitungssysteme
- Drehtisch mit oder ohne Beladebühne
- Pistolenhalterung
- Werkstückabblaspistole
- Verschleißschutzauskleidung

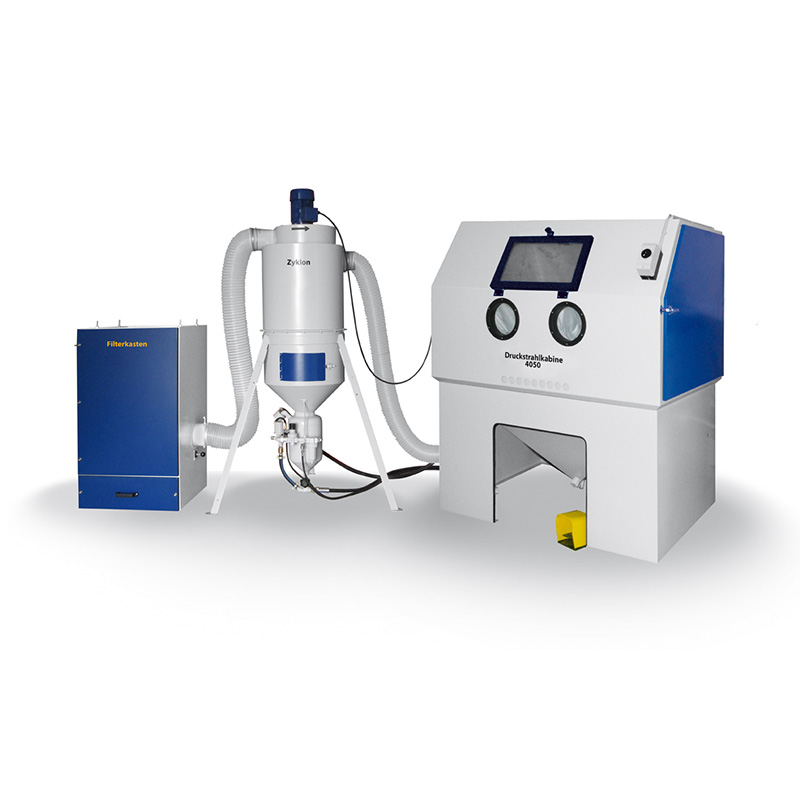

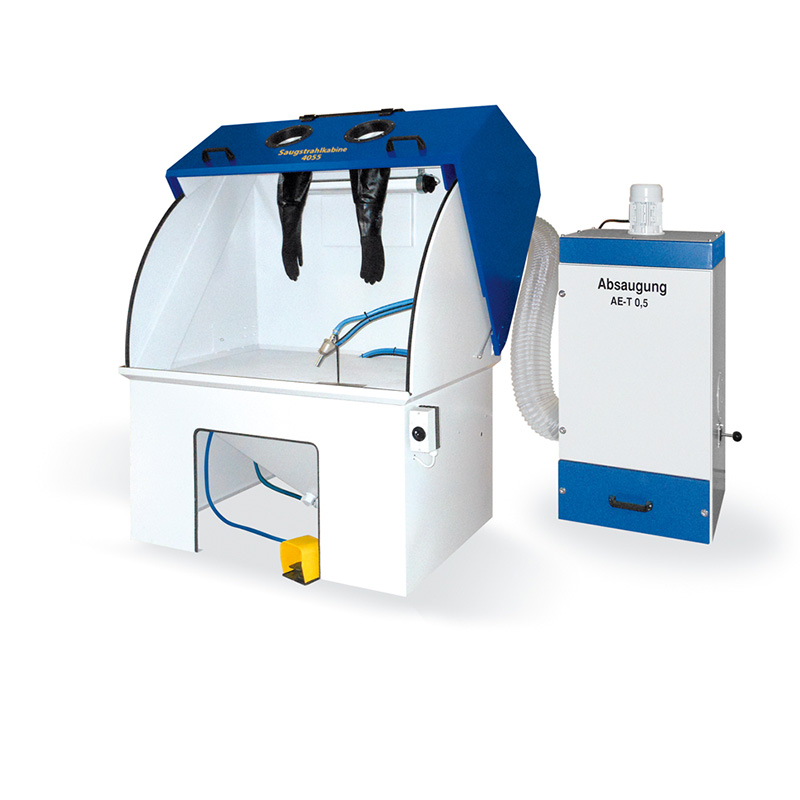

WR – Business Strahlkabinen Typ RR
Leistungsstarke Industrie-Strahlkabinen (Typ RR) für den regelmäßigen gewerblichen und industriellen Einsatz – wahlweise mit Strahlsystem in Injektor- oder Druckausführung. Bestückung über seitliche Türen oder Frontklappe. Komplett anschlussfertig geliefert, mit heller Kabinenbeleuchtung und leistungsstarker Absaugung.
Ausstattung & Merkmale
- Wahlweise Injektor- oder Druckstrahlausführung
- Bestückung über seitliche Türen oder Frontklappe
- Helle Kabinenbeleuchtung
- Leistungsstarke Absaugung und Filtereinheit
- Komplett anschlussfertig geliefert
- Geeignet für mineralische und organische Strahlmittel
- Druckausführung: auch für metallische Mehrwegstrahlmedien
- Für regelmäßigen industriellen Dauereinsatz ausgelegt
Technische Daten
| Arbeitsraum min. | 680 × 490 × 530 mm (B × T × H) |
|---|---|
| Arbeitsraum max. | 1.515 × 1.340 × 1.185 mm (B × T × H) |
Optionales Zubehör
- Strahlmittelaufbereitungssysteme
- Drehtisch mit Beladebühne
- Drehtisch ohne Beladebühne
- Pistolenhalterung
- Werkstückabblaspistole
- Verschleißschutzauskleidung
Beratung und Angebot
Wir helfen Ihnen, die richtige Strahlanlage für Ihre Anforderungen zu finden.
Testen Sie uns – unverbindlich und persönlich.
